  • ·产品型号:NSC9720A防眩通路灯
  • ·安装方式:吊链式、吸顶式、法兰式、弯杆式、吊杆式、护栏式、壁式
  • ·应急功能:充电时间24h,应急启动时间0.3s,应急照明时间90分钟。
  • ·防护等级:IP65
  • ·防腐等级:WF2
  • 适用范围
  • 性能特点
  • 技术参数
  • 使用方法
  • 注意事项
  • 品质保证

NSC9720A为满足铁路隧道、公路桥梁、公共场馆及各类生产企业等防眩光照明的需要,最新研制开发生产的NSC9720A型镜面款防眩通路灯,广泛适用于隧道、路桥、大型设施、厂区、场站等场所作道路、通道泛光照明。

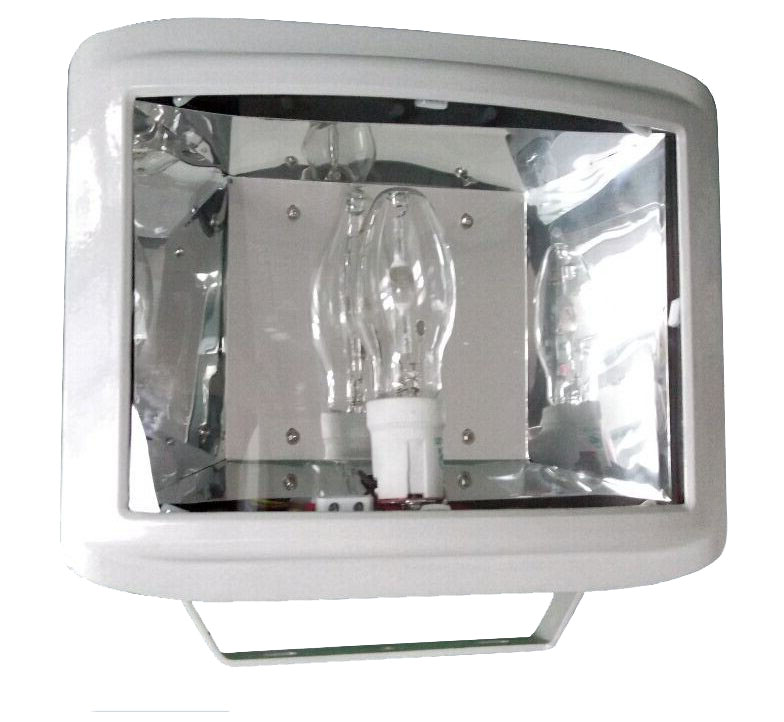

   选用保护角设计和镜面涂层技术,达到防眩光效果,能有效减少对作业、施工人员眼睛的刺激。避免产生不适和疲劳感。
   同时也配有镜面玻璃,可供客户选择在对亮度要求高的不同场所
使用。
   选用的气体放电光源。光效高、寿命长,功率因数大于0.9,透光性好,寿命长达10000小时。

   特殊的表面涂层和密封处理,确保灯具在潮湿、高温等恶劣环境中永不腐蚀,永不生锈。

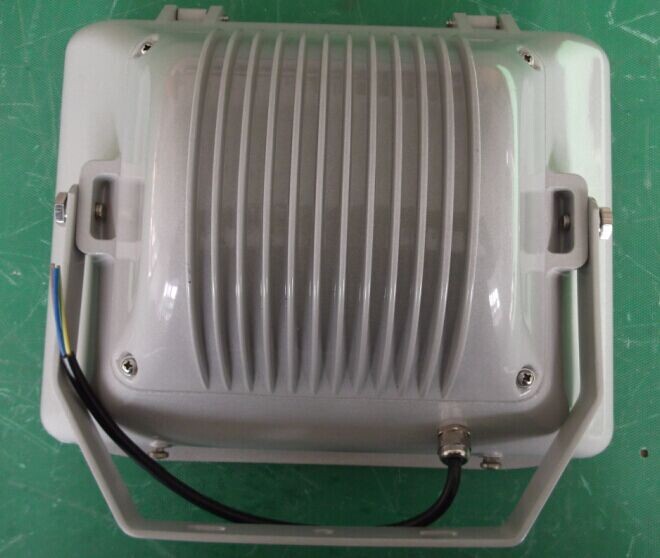

   多重防震结构设计和高强度合金外壳,确保其在路基路轨、桥梁隧道等高频震动中长期安全工作。
   座式、吸顶式和壁挂式等多种安装方式,照射角度可根据环境需要在上下180大范围内调节。
额定电压 AC220/50HZ
功率因数 大于0.9
防护等级 IP65
防腐等级 WF2
绝缘等级 I
距高比 2.2
进线口螺纹 G3/4,φ8~φ10mm
外形尺寸 340X270X208mm
重量 5.1Kg

配用光源:

订货编号 配用光源 额定功率 光通量 平均使用寿命
NFC9720A-J70 MH 70 5500 10000
NFC9720A-J100 MH 100 9000 10000
NFC9720A-J150 MH 150 13000 10000
NFC9720A-N70 HPS 70 6000 28500
NFC9720A-N100 HPS 100 9600 28500

   1、根据现场环境和照明需要,确定灯具的安装位置和方式后将其固定安装,按灯具到220V电源接点的距离,备好相应长度的电缆线。
   2、拧开灯具上部固定前盖的两个蝶形螺栓打开前盖,将准备好的电缆线一端通过引入装置的压紧螺母引入灯腔内,按照接线座上标明的极性,接线,再把引入装置的压紧螺母旋紧。
   3、合上前盖,拧紧上面的两个蝶形螺栓,再将电缆线另一端接通220V电源即可照明。
   4、多灯并联使用时,从另一引入装置引入电缆线按上述方法接线,再同其他灯具连接;单灯使用时,将闲置的引入装置用堵头塞上。
   5、旋松支架两侧的固定螺钉,可在上下15范围内调整灯具照明角度。
   6、灯腔内侧配有支撑杆,打开灯盖后可根据需要将其支撑起。
   1、运输时将灯具装在所配备的纸箱内,并加装泡沫减震。
   2、使用时,灯具表面有一定的温升,属正常现象;透明件中心温度较高,不得  触摸。
   3、更换灯泡时,尽量使用同型号的灯泡;如果改变灯泡类型或功率,应相应更换配套镇流器。
   4、引入灯腔内的电缆线耐温应不低于120℃(如硅橡胶、聚四氟乙烯电缆等)。
   警告: 1、不可直接安装在可燃物上;
         2、更换任何已经裂开的保护屏;
         3、安装和维护灯具时,必须先断开电源;
         4、灯具必须可靠接地。
